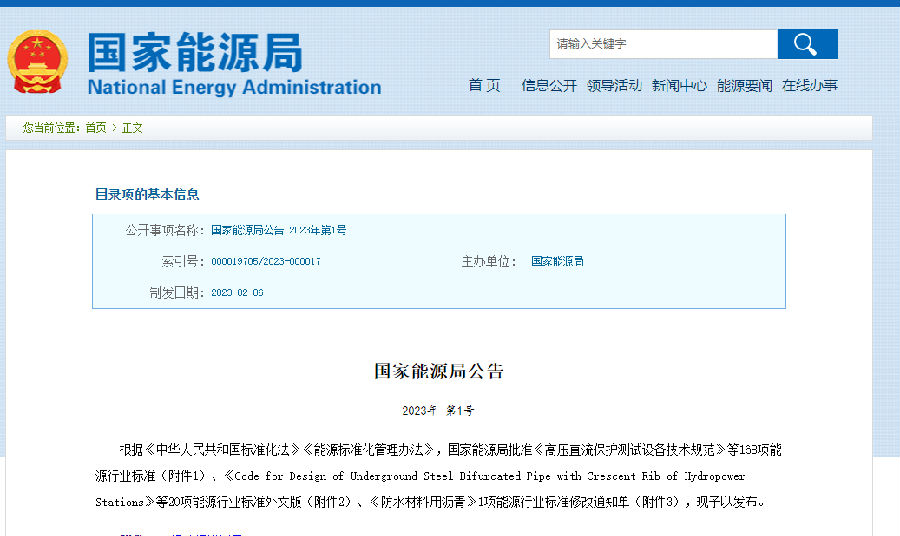

近日，国家能源局发布了2023年第1号公告，批准发布了168项能源行业标准、20项能源行业标准外文版及1项能源行业标准修改通知单。由全国量度继电器和保护设备标委会（SAC/TC154）归口，华北电力科学研究院有限责任公司牵头、业内相关单位和专家共同起草的能源行业标准NB/T 11052—2023《高压直流断路器控制保护技术导则》获批发布，该标准将于2023年8月6日起实施。

01 标准主要技术内容

高压直流断路器是高压直流工程中的新设备，结构复杂，控制保护难度大。主要类型包括固态式、机械式、混合式三种类型。三种类型的高压直流断路器在原理、过零点制造方法方面具有较大区别。高压直流断路器一次系统部分包括快速机械开关、电力单子开关、耗能支路等复杂结构和大量设备，其控制系统也非常复杂。

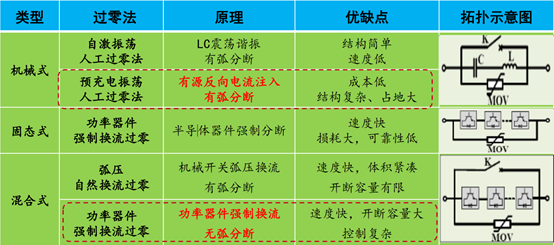

图1 不同类型高压直流断路器比较

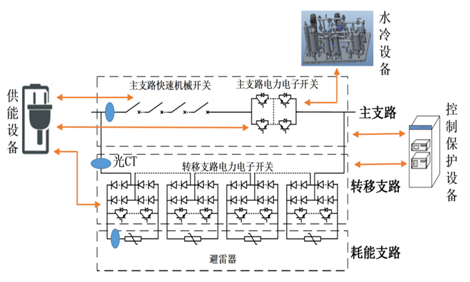

图2 典型混合式高压直流断路器结构

《高压直流断路器控制保护技术导则》重点规定了可直接开断故障电流的高压直流断路器控制保护的总体原则及控制功能、保护功能、监测功能和通信接口的主要技术要求。

标准总则部分主要规定了高压直流断路器控制保护系统设计的主要原则，包括与系统运行方式的配合、设备功能划分、接口规约要求、软硬件设计原则、告警与自诊断等；高压直流断路器控制功能要求部分，重点明确了控制系统配置原则及控制功能要求；控制系统配置方面，要求控制系统应采用主备冗余配置，并对高压直流断路器控制设备与保护设备及换流站直流控制、直流保护之间的通信方式进行了推荐；控制功能要求方面，明确了各具体控制功能的主要配置、要求和注意事项。保护功能要求部分，重点明确了保护系统配置原则及保护功能要求；监测功能要求部分，重点明确了高压直流断路器应具备的监测信息及监测功能；通信与接口要求部分，主要规定了通信接口的一般要求、与直流控制保护设备信息交互、与故障录波器信息交互等方面。

02 制定本标准的目的和意义

高压直流断路器是近年来电网中出现的新设备，解决了高压系统直流短路电流分断难题。我国在高压直流断路器应用方面已经走在世界前列，先后在舟山五端柔直、张北柔直电网等工程中应用。高压直流断路器结构复杂，控制保护难度高，各厂家控制保护系统差异较大，且对控制保护的功能配置及要求理解也有较大差异，给生产、运维带来了较大困难。《高压直流断路器控制保护技术导则》明确了高压直流断路器控制保护功能提出总体要求和技术原则，对提升我国高压直流断路器研发及设计水平、助力电网安全稳定运行具有重要意义。

《高压直流断路器控制保护技术导则》的编制根据高压直流断路器结构特点和运行要求，结合高压直流输电系统运行特点及异常处理需求，同业界专家、相关单位进行多次讨论研究，率先进行了标准制定和发布。本标准的发布对规范高压直流断路器控制保护系统的功能设计、保护配置具有规范和指导作用。

03 标准制定效益

该标准规范了高压直流断路器控制保护的总体原则、配置原则和功能要求，该标准效益主要体现在:

（1）填补行业空白。高压直流断路器是电网中的新设备，目前尚无控制保护方面技术规范，本标准填补了行业空白，是完善高压直流断路器设备标准体系的重要部分。

（2）提升电网安全水平。本标准明确了高压直流断路器控制保护系统的功能和配置要求，有利于从装备制造、系统设计层面排除电网安全隐患，对提升我国高压直流断路器研发及设计水平、助力电网安全稳定运行具有重要意义。

04 主要起草单位

能源行业标准NB/T 11052—2023《高压直流断路器控制保护技术导则》由全国量度继电器和保护设备标委会归口，华北电力科学研究院有限责任公司、珠海开普检测技术有限公司、国网浙江省电力有限公司电力科学研究院、许昌开普电气研究院有限公司、国家电网公司华北分部、许继电气股份有限公司、南京南瑞继保电气有限公司、北京四方继保自动化股份有限公司、国电南京自动化股份有限公司、长园深瑞继保自动化有限公司、国网江苏省电力有限公司超高压分公司、国网浙江省电力有限公司台州供电公司、云南电网有限责任公司、国网甘肃省电力公司电力科学研究院、国网河南省电力公司电力科学研究院、全球能源互联网研究院有限公司、上海思源弘瑞自动化有限公司、南京合智电力科技有限公司、国网经济技术研究院有限公司、中国电力科学研究院有限公司、许昌开普检测研究院股份有限公司、国网河北省电力有限公司电力科学研究院、国网湖南省电力有限公司电力科学研究院、云南电网有限责任公司电力科学研究院、国网江苏省电力有限公司电力科学研究院、国网宁夏电力有限公司电力科学研究院、国网重庆市电力公司电力科学研究院、国网电力科学研究院有限公司、上海正泰自动化软件系统有限公司、江苏凌创电气自动化股份有限公司、北京电力设备总厂有限公司、山东泰开直流技术有限公司、金冠电气股份有限公司等单位共同编制完成。
